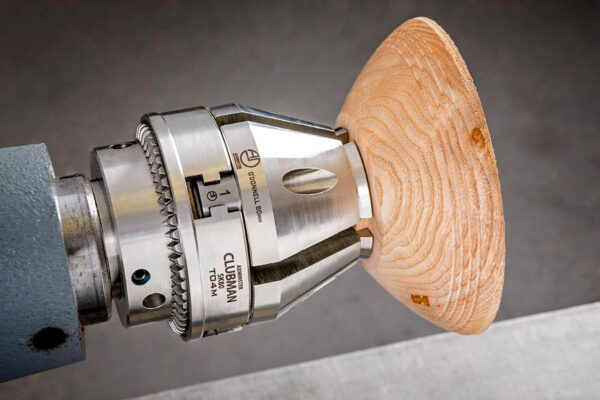

Die 80 mm Aufsätze sind für das Axminsterfutter Clubman K8 bzw. SK80 entwickelt worden.

Diese 80 mm O´Donnell Spannzangen greifen:
Außendurchmesser von 35 mm – ca. 50 mm
Innendurchmesser (Rezess) von 45 mm – 65 mm.
Siehe auch Maßabbildung.

Diese Axminster-Aufsatzbacken passen auf folgende Futtertypen:

• Axminster Clubman K8/SK80
• Axminster Clubman K10/SK100
• Zentra

Die angegebenen Maße und Durchmesser entsprechen den Maßen im fast geschlossenen Zustand des Futters. Der Spannbereich ist abhängig vom Futtertyp.

Die Grundbacken im Futter zum Aufschrauben der Aufsatzbacken sind nicht im Lieferumfang enthalten. Die 8 Schrauben zum Befestigen der Aufsatzbacken auf den Grundbacken werden mitgeliefert.

Achtung: Diese Aufsatzbacken sind nur eingeschränkt für TOS-Futter und Axminster SK114 geeignet. Aufgrund der großen Grundbacken dieser Futtertypen lassen sich die 80-er Backen nicht ganz zusammenstellen. Das hat größere Mindest-Spannmaße zur Folge! (siehe Bild unten).

Minimal-Maße der Spannzangen-Aufsätze O´Donnell Typ SK 80 in einem TOS-Drechselfutter 125 mm im geschlossenen Zustand
