Beschreibung

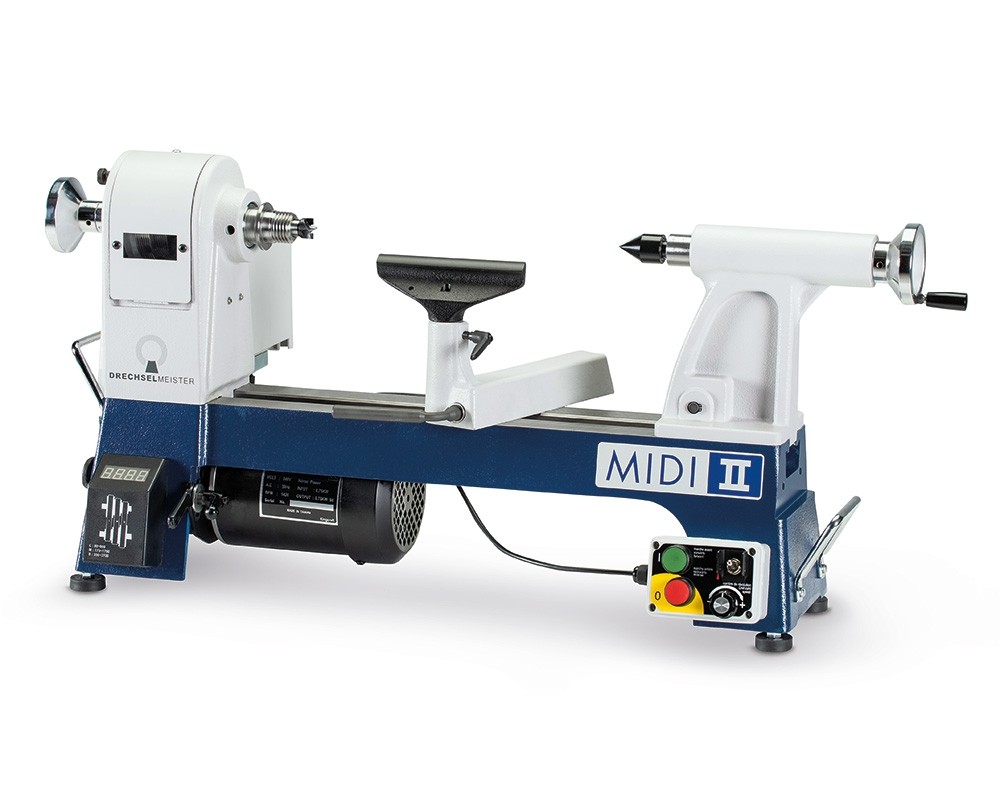

Die MIDI 2 Drechselbank ist die komplett überarbeitete Neuauflage der bekannten und tausendfach bewährten MIDITEC FU-175 Tisch-Drechselmaschine und besticht durch ihre herausragenden und durchdachten Neuerungen:

Neuer, „vollwertiger“ Spindelstock in stark verbesserter Ausführung:

• Massivere Ausführung, mehr Gewicht (verstärkte Gussausführung)
• Spindel 3-fach gelagert, größerer Lagerabstand
• Breitere Riemenscheiben und breiterer Poly-V-Riemen für optimale Kraftübertragung
• Einfacher Riemenstufenwechsel dank frontseitig positionierter Riemen-Abdeckklappe mit Sichtfenster
• Neues Arretiersystem für die Spindelblockierung
• Spindelanschluss M33 x 3,5 – jetzt mit ASR-(Euro-)Ablaufsicherungsnut
• Breiterer Drehzahlbereich

Neuer, verbesserter Reitstock:

• Massivere Ausführung, mehr Gewicht
• 100 mm (!) Pinolenweg (optimal für das Bohren von Werkstücken!)
• Trapezgewinde für den Pinolen-Vortrieb (besonders leichtgängig und schnelle Übersetzung, wie bei professionellen Standmaschinen)
• Verbessertes Handrad am Reitstock mit gelagerter Kurbel

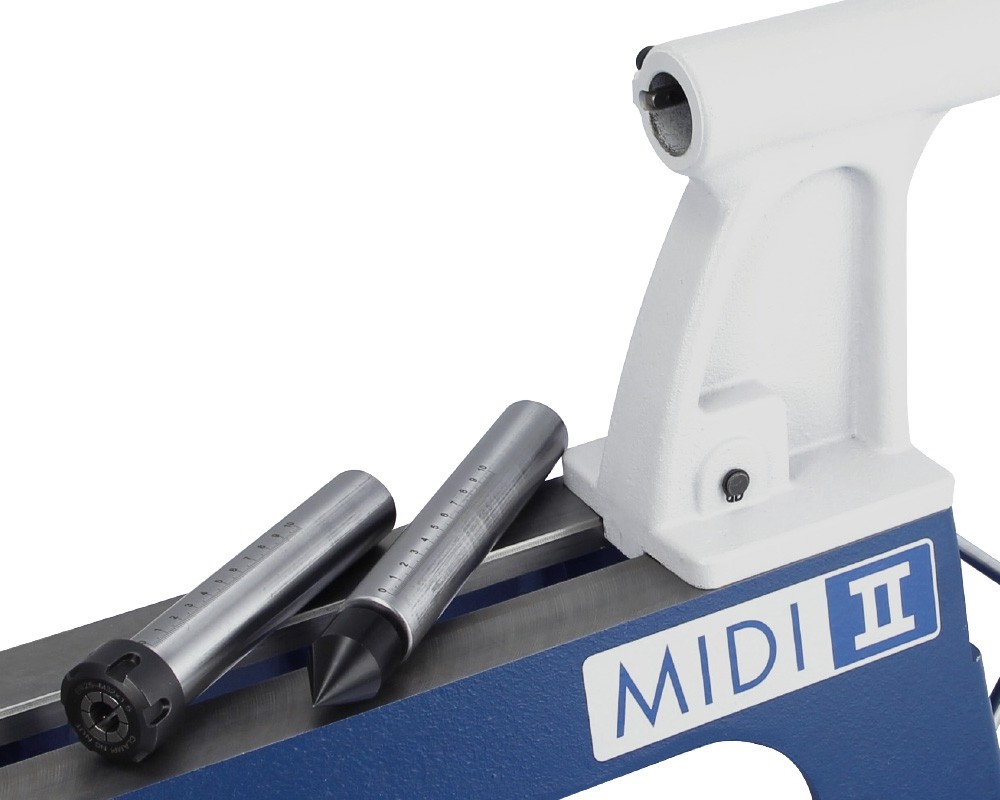

Neuartiges Pinolen-Schnellwechselsystem!

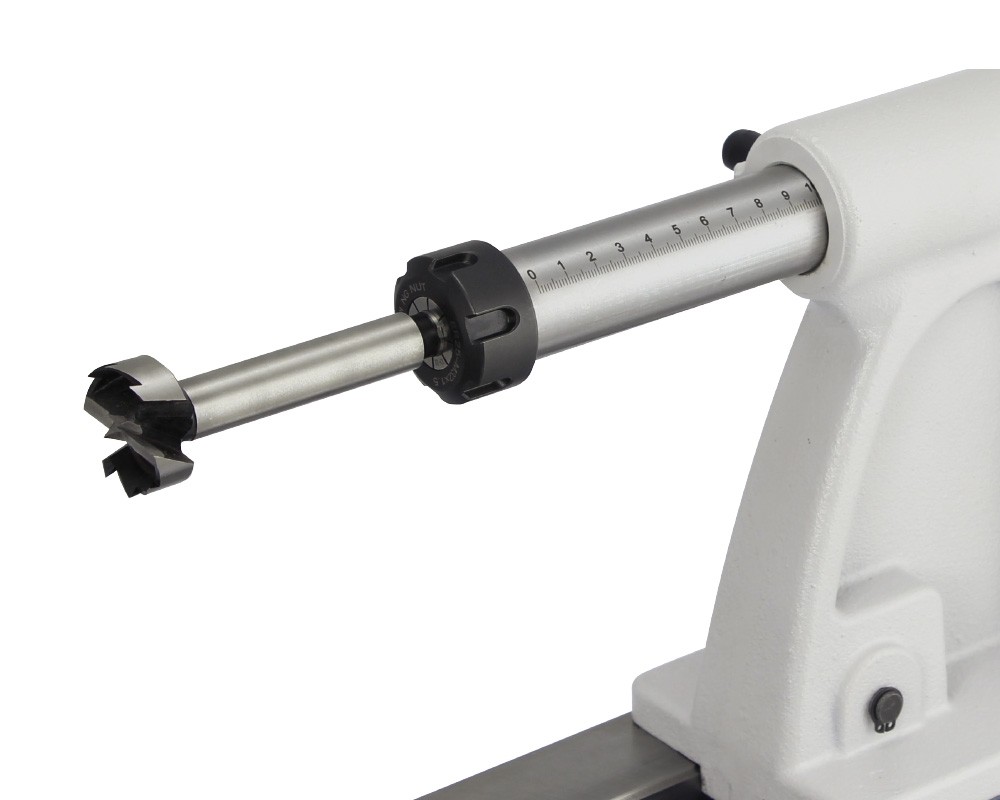

Optional ist eine ER25 Reitstock-Bohrpinole mit 100 mm Pinolenweg für die Aufnahme von hochwertigen und präzisen ER25 Spannzangen lieferbar.

(Erläuterungen zum ER25 Bohrpinolen-System:
Das Pinolen-Schnellwechselsystem am Reitstock der MIDI 2 und MIDI PRO ermöglicht es, eine Bohrpinole mit hochwertigem ER25 Spannzangen-System einzusetzen. Somit können Bohrer direkt und präzise in die jeweils passende ER25 Spannzange eingespannt werden, ohne Verwendung eines separaten Bohrfutters bzw. ohne Verlust von Spitzenweite beim Bohren.
ER25 Spannzangen sind äußerst präzise und sowohl in der Holzbearbeitung, als vor allem auch in der Metallbearbeitung seit Jahren bewährt.
Die Trapezgewinde-Spindel für die Pinolenverstellung bei den MIDI 2 und MIDI PRO Maschinen sorgt für leichtgängigen und schnellen Vortrieb, was dem System zusätzlich zugute kommt. Da die ER25 Bohrpinole ausschließlich für den Zweck des Bohrens in den Reitstock eingesetzt wird und nicht im normalen Betrieb der Maschine verwendet wird, gibt es kein Risiko einer Beschädigung des Feingewindes für die ER25 Spannmutter!
Die ER25 Bohrpinole, ER25 Spannzangen und Bohrer sind optional erhältlich!)

Technische Daten:

• Spitzenhöhe ca. 178 mm / Drehdurchmesser 355 mm
• Spitzenweite ca. 400 mm (erweiterbar mit optional erhältlichen Bettverlängerungen)
• Geschwindigkeiten: 60 – 1.000 / 150 – 1.900 / 350 – 3.700 U/min
• Spindelanschluss M33 x 3,5 (Konus MK2) mit ASR-(Euro-)Ablaufsicherungsnut*
• Reitstock mit Wechselpinole 100 mm MK2, Trapezgewinde und Maßskala!
  (Optional: Wechselpinole mit ER25 Spannzangensystem zum Bohren)
• Motor 1 PS (230 V) mit hochwertigem Frequenzumrichter
• Gewicht ca. 51 kg

* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!

(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“  der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)

Inklusive:

• Spindelstock, Reitstock und Bankbett aus Grauguss
• Vierzackmitnehmer MK2
• Mitlaufkörner MK2
• Messerauflage 150 mm (Zapfen 25,4 mm)
• Planscheibe 80 mm
• Reitstock mit MK2 Pinole mit 100 mm (!) Verstellweg und Schnellwechselsystem
• Tragegriffe
• 24-Schritt-Teileinrichtung
• Bewegliche, magnetische Schaltereinheit (mobile Bedienbox)
• Digitale Geschwindigkeitsanzeige
• Vorwärts-/Rückwärtslauf

Verfügbares Zubehör:

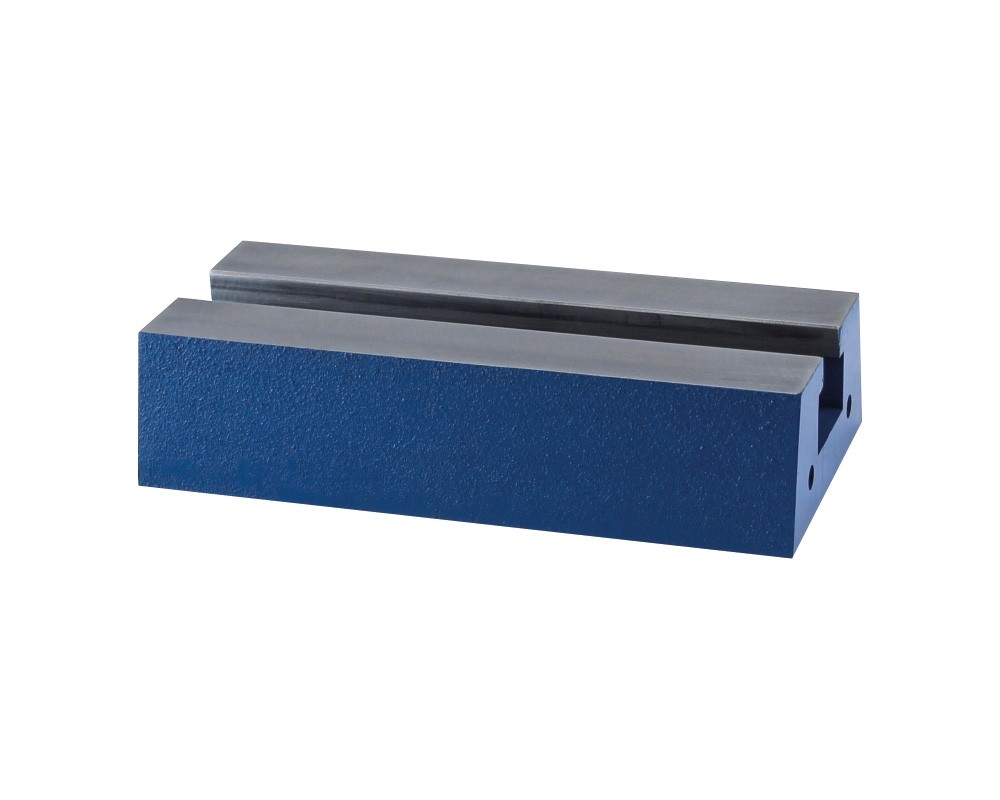

• Bettverlängerung 600 mm (Art. DDBV600)
• Bettverlängerung 280 mm (kurze Version, ideal zur Spitzenweitenverlängerung, z.B. beim Bohren) (Art. DDBV280)
• Maschinenuntersatz (Art. DD1417ST)
• Bohrpinole ER25 mit 100 mm Pinolenweg und Aufnahme für ER25 Spannzangen (Art. DDMIDI-PINER25)
• Handrad GROSS / D = 125 mm (Art. DDMIDI-405)

Bitte Lieferkosten anfragen!

Preis für 1 Maschine!
