Beschreibung

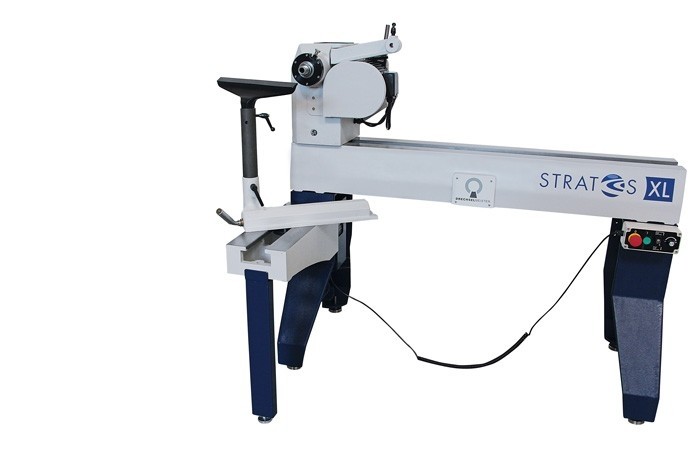

Die in unzähligen Werkstätten bewährte STRATOS XL vereint ein hohes Gewicht, Stabilität und Kraft mit Präzision und großer Bedienfreundlichkeit.
Das Ziel bei der Entwicklung dieser Drechselbank war, eine massive und laufruhige Maschine zu bauen, die dank ihrer Vielseitigkeit sowohl Anfängern, als auch fortgeschrittenen und professionellen Drechslern zahllose Möglichkeiten in der Werkstückgestaltung bietet. Die STRATOS XL ist für das Drechseln von großen, schweren Werkstücken gleichermaßen optimal geeignet, wie auch für das Schreibgeräte-, Miniaturen- und Längsholzdrechseln. Mittlerweile hat sie sich europaweit in vielen Drechslerwerkstätten bewährt und wurde zuletzt zusätzlich aufgewertet.
JETZT NEU: mit 2 Steckdosen am Gehäuse des Frequenzumformers, 2-stufigem Bremszeit-Schalter, Trapezgewinde-Spindel in der 150 mm Pinole (mit Pinolen-Schnellwechselsystem*) und massiven Stellfüßen mit M20 Gewinde!

Einige Highlights der STRATOS XL:

• Hohes Gewicht und Laufruhe dank schwerer Gusskonstruktion (Bankbett, Spindelstock, Reitstock, Unterbau und Handauflagenunterteil aus Grauguss)
• Starker 3 PS Motor und Frequenzumrichter (FU)
• Große, stufenlos regelbare Drehzahlbereiche auf allen 3 Riemenstufen – der überwiegende Teil der Drechselarbeiten kann auf der mittleren Stufe ohne Riemenumlegen erledigt werden
• Spitzenhöhe von 280 mm standard, bei Montage des Zusatzbettes mittig am Bankbett zusätzlich 50 mm Spitzenhöhe (= 330 mm)
• 7 Aufnahmepunkte für das Zusatzbett 500 mm (kombinierte Bettverlängerung/Außendrehvorrichtung), Montagemöglichkeiten links, rechts und mittig am Bankbett, sowie seitlich und stirnseitig an den Gussbeinen
• Ergonomisches Arbeiten dank schwenkbarem und verschiebbarem Spindelstock und optionalem Zusatzbett
• Große Drechselprojekte mit Drehdurchmessern bis zu 1.000 mm realisierbar, wenn das optional erhältliche Zusatzbett als Außendrehvorrichtung montiert wird
• Reitstockpinole mit 150 mm Weg und Trapezgewinde-Spindel für leichtgängigen und schnellen Pinolenvortrieb
• Gehäuse für Frequenzumrichter mit Hauptschalter, 2 Stk. Steckdosen 230 V und 2-stufigen Schalter für die Voreinstellung der Bremszeit (langsam/standard), mit der längeren Bremszeit können große und unwuchte Werkstücke sicher abgebremst werden
• Schwere und breite Gussbeine, mit massiven Stellfüßen mit M20 Gewinde
• Spindelanschluss M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut (damit können Spannfutter und Planscheiben mit ASR Nut unter Verwendung eines Klemmringes gegen ein mögliches Ablaufen gesichert werden)
• Spindelstockablage mit Magnet ausgestattet, für sicheres Ablegen von Kleinteilen wie Schrauben etc.
• Pinolen-Schnellwechselsystem beim Reitstock (vorbereitet für den Einsatz einer ER25 Bohrpinole*)

Einzigartig in dieser Maschinenklasse:

Optional ist ein Zusatzbett 500 mm erhältlich, welches als Bettverlängerung und Außendrehvorrichtung verwendbar ist. 7 (!) Aufnahmepunkte garantieren extreme Vielseitigkeit und Anpassungsmöglichkeiten je nach Platzgegebenheit in der Werkstatt.
Der Abstützfuß und die Verlängerung für die Handauflage garantieren optimale Stabilität, auch beim Bearbeiten von großen Werkstückdurchmessern.

*(Erläuterungen zum ER25 Bohrpinolen-System:
Das Pinolen-Schnellwechselsystem am Reitstock der STRATOS XL ermöglicht es, eine Bohrpinole mit hochwertigem ER25 Spannzangen-System einzusetzen. Somit können Bohrer direkt und präzise in die jeweils passende ER25 Spannzange eingespannt werden, ohne Verwendung eines separaten Bohrfutters bzw. ohne Verlust von Spitzenweite beim Bohren.
ER25 Spannzangen sind äußerst präzise und sowohl in der Holzbearbeitung, als vor allem auch in der Metallbearbeitung seit Jahren bewährt.
Die Trapezgewinde-Spindel für die Pinolenverstellung bei der STRATOS XL sorgt für einen leichtgängigen und schnellen Vortrieb, was dem System zusätzlich zugute kommt. Da die ER25 Bohrpinole ausschließlich für den Zweck des Bohrens in den Reitstock eingesetzt wird und nicht im normalen Betrieb der Maschine verwendet wird, gibt es kein Risiko einer Beschädigung des Feingewindes für die ER25 Spannmutter!
Die ER25 Bohrpinole, ER25 Spannzangen und Bohrer sind optional erhältlich!)

Technische Daten:

• Spitzenhöhe 280 mm
• Drehdurchmesser über dem Bett: 550 mm mit optionalemZusatzbett (Außendrehvorrichtung) bis zu 1.000 mm!
• Spitzenweite ca. 750 mm (erweiterbar!)
• Spindelanschluss M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut*
• Spindel und Reitstock mit Konus MK2
• Frequenzumrichter (3 Riemenstufen):
  Stufe 1: 60 – 1.200 U/min
  Stufe 2: 100 – 2.200 U/min
  Stufe 3: 150 – 3.700 U/min
• Pinolenweg 150 mm (mit Skala)
• Reitstockpinole mit Trapezgewinde und Schnellwechselsystem (für ER25 Bohrpinole)
• Motor 3 PS
• Gewicht ca. 320 kg

* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!

(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“  der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)

Grundausstattung:

• Bankbett, Unterbau, Spindel- sowie Reitstock aus massivem Grauguss
• Vierzackmitnehmer MK2
• Mitlaufkörner MK2
• Stufenlos einstellbare Geschwindigkeit über Frequenzumrichter und 3 Riemenstufen
• 24-Schritt-Teileinrichtung
• Handauflagenoberteil 400 mm (Zapfen 30 mm)
• Planscheibe 150 mm
• Vorbereitet für das optional erhältliche Zusatzbett (Bettverlängerung / Außendrehvorrichtung) – an 7 Positionen montierbar!
• Schwenkbarer und verschiebbarer Spindelstock
• Motor mit Vor- und Rückwärtslauf
• Aufnahmehalterung mit Bohrung (für Zubehör, z.B. Absaughaube)
• Halter für Bedienwerkzeug
• Mobile Bedienbox mit Magnetfunktion
• Handrad aus Stahl
• 2 Steckdosen 230 V am FU-Gehäuse

Mögliche Zusatzausstattungen siehe unter Zubehör!
