Beschreibung

Die Meisterdrechselbank – unser Bestseller!

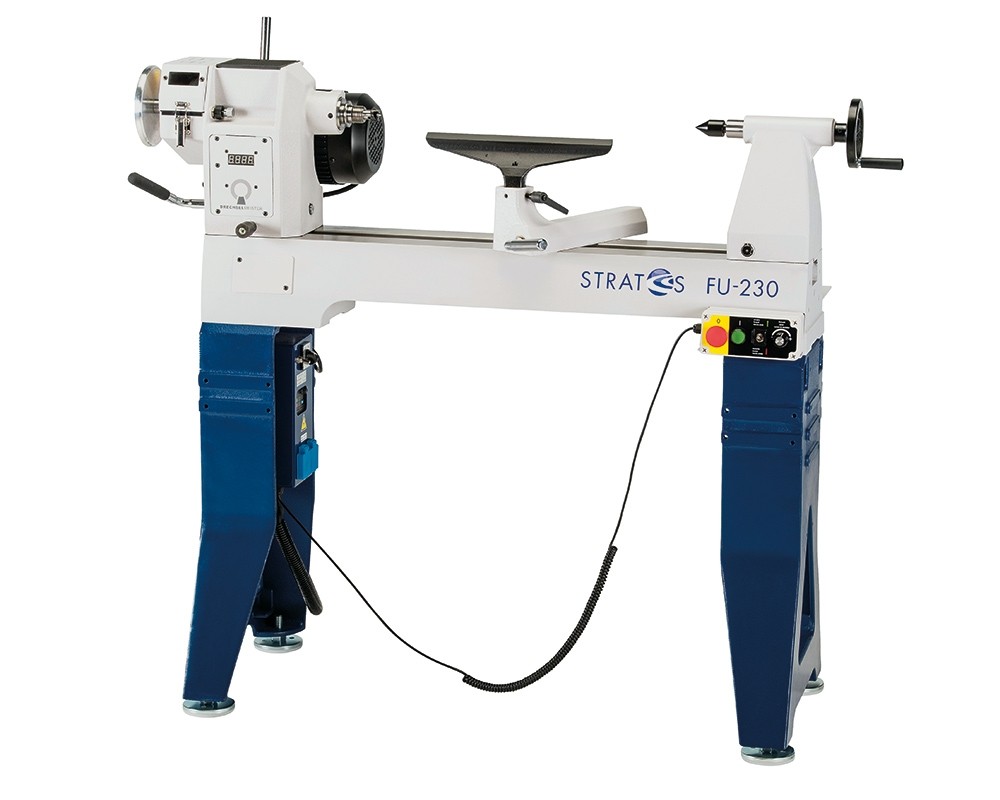

Die STRATOS FU-230 wurde in Zusammenarbeit mit erfahrenen Drechslern, unter anderem dem bekannten Drechslermeister Alfred Baumann, entwickelt.
Das Ziel war, eine Drechselbank der mittleren Preisklasse mit außergewöhnlichen Merkmalen zu realisieren. Diese Maschine vereint neueste Innovationen mit Altbewährtem. Sie ist eine für Einsteiger, fortgeschrittene Anwender, Profis und Künstler gleichermaßen geeignete Drechselbank zu einem optimalen Preis-Leistungsverhältnis.
Seit mehreren Jahren ist die STRATOS FU-230 die meistverkaufte unter den DRECHSELMEISTER Standmaschinen und hat sich mittlerweile in tausenden Werkstätten bewährt. Sie wurde über die Jahre ständig weiterentwickelt und aufgewertet und bietet jetzt noch mehr Nutzen und Komfort!

Auf folgende Punkte wurde bei der Entwicklung der STRATOS FU-230 das Hauptaugenmerk gerichtet:

• Besonders große Laufruhe beim Schalen-, Vasen-, Langholz und Fliegenddrechseln dank massiver Graugusskonstruktion
• Breite und schwere Gussbeine für optimalen Stand und beste Vibrationshemmung
• Exakt fluchtende Spitzen als beste Voraussetzung für das Drechseln von Schreibgeräten, das Miniaturen- und Längsholzdrechseln und für saubere Bohrergebnisse
• Großer Drehgeschwindigkeitsbereich auf beiden Riemenscheiben; so kann ein großer Teil der Werkstücke ohne Riemenstufenwechsel bearbeitet werden
• Starker Motor mit Frequenzumrichter, speziell beim Schalen drechseln von Vorteil
• Große Bedienfreundlichkeit: dreh- und verschiebbarer Spindelstock, schnelles Umrüsten für das Außendrehen, Montage des (optionalen) Zusatzbettes als Außendrehvorrichtung an mehreren Aufnahmepunkten möglich
• Komfortables Arbeiten dank mobiler Bedienbox mit Magnetfunktion
• Große Spitzenhöhe für das Bearbeiten von Werkstücken mit großen Durchmessern

JETZT NEU in der überarbeiteten Version der STRATOS FU-230:

• Reitstockpinole mit 100 mm Weg mit Trapezgewinde-Spindel für einen besonders leichtgängigen und schnellen Pinolenvortrieb
• Frequenzumrichter der neuen Generation, jetzt in eigenem Gehäuse am linken Gussbein montiert
• Am Gehäuse des Frequenzumrichters montiert: Hauptschalter, 2-stufiger Bremsschalter (Bremszeit „langsam“ für schwere Werkstücke bzw. „standard“), sowie 2 Stk. Steckdosen 230 V für externe Geräte (z.B. Lampen)
• Neue, massive Stellfüße mit M20 Gewinde
• Spindel M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut
• Zusätzlicher Aufnahmepunkt für das optionale Zusatzbett am rechten Gussbein (für Funktion Außendrehen)
• Neue, noch massivere Handauflage 350 mm
• Pinolen-Schnellwechselsystem*

*(Erläuterungen zum ER25 Bohrpinolen-System:
Das Pinolen-Schnellwechselsystem am Reitstock der STRATOS FU-230 ermöglicht es, eine Bohrpinole mit hochwertigem ER25 Spannzangen-System einzusetzen. Somit können Bohrer direkt und präzise in die jeweils passende ER25 Spannzange eingespannt werden, ohne Verwendung eines separaten Bohrfutters bzw. ohne Verlust von Spitzenweite beim Bohren.
ER25 Spannzangen sind äußerst präzise und sowohl in der Holzbearbeitung, als vor allem auch in der Metallbearbeitung seit Jahren bewährt.
Die Trapezgewinde-Spindel für die Pinolenverstellung bei der STRATOS FU-230 sorgt für einen leichtgängigen und schnellen Vortrieb, was dem System zusätzlich zugute kommt. Da die ER25 Bohrpinole ausschließlich für den Zweck des Bohrens in den Reitstock eingesetzt wird und nicht im normalen Betrieb der Maschine verwendet wird, gibt es kein Risiko einer Beschädigung des Feingewindes für die ER25 Spannmutter!
Die ER25 Bohrpinole, ER25 Spannzangen und Bohrer sind optional erhältlich!)

Technische Daten:

• Spitzenhöhe 230 mm
• Drehdurchmesser 455 mm (mit optionaler Außendrehvorrichtung 800 mm!)
• Spitzenweite 700 mm (erweiterbar!)
• Spindelanschluss M33 x 3,5 (gehärtet) mit ASR-(Euro-)Ablaufsicherungsnut*
• Spindel und Reitstock Konus MK2
• Drehzahlen (2 Riemenstufen): 60 – 1.350 U/min und 180 – 3.750 U/min
• Pinolenweg 100 mm (mit Skala und Trapezgewinde)
• Motor 2 PS (Anschluss 230 V)
• Gewicht 178 kg

* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!

(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“  der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)

Grundausstattung:

• Mit Gussbett, Gussbeinen, sowie Spindel- und Reitstock aus Guss
• Vierzackmitnehmer 25 mm MK2
• Mitlaufkörner MK2
• Stufenlos einstellbare Geschwindigkeit über Frequenzumrichter und 2 Riemenstufen
• 24-Schritt-Teileinrichtung
• Handauflagenoberteil 350 mm (Zapfen 25,4 mm)
• Planscheibe 150 mm
• Vorbereitet für optionales Zusatzbett (= kombinierte Bettverlängerung / Außendrehvorrichtung)
• Schwenkbarer und verschiebbarer Spindelstock
• Motor mit Vor- und Rückwärtslauf
• Mobile Bedienbox mit Magnetfunktion
• Handrad aus Stahl
• 2 Steckdosen 230 V am FU-Gehäuse

Mögliche Zusatzausstattungen siehe unter Zubehör!

Versandkosten bitte anfragen!

Preis für 1 Maschine!
